Pré-filtro de ar com turbina móvel

Linha Interno Compacto

São dispositivos instalados na tomada da admissão de ar do motor, geralmente junto a carcaça do filtro de ar, e sua função é eliminar as impurezas antes de ingressarem aos filtros de ar.

São feitos em aço, com pintura eletrostática termoconversível e tem capacidades individuais de 1,5m³/minuto a 28m³/minuto.

Podem ser instalados horizontal ou verticalmente e no tubo de saída do pré-filtro pode-se uma grande variedade de diâmetros utilizando os redutores plásticos que acompanham o produto.

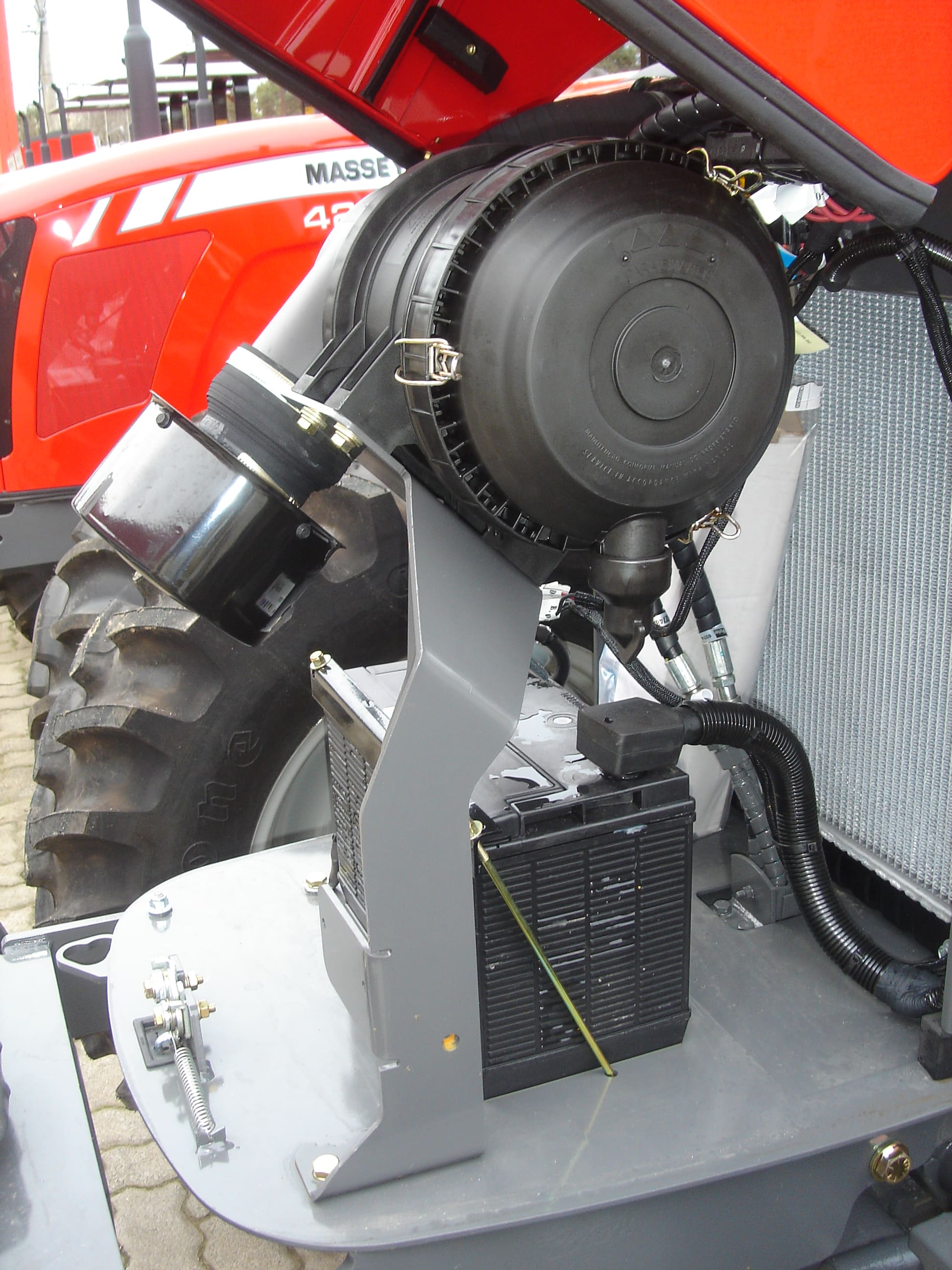

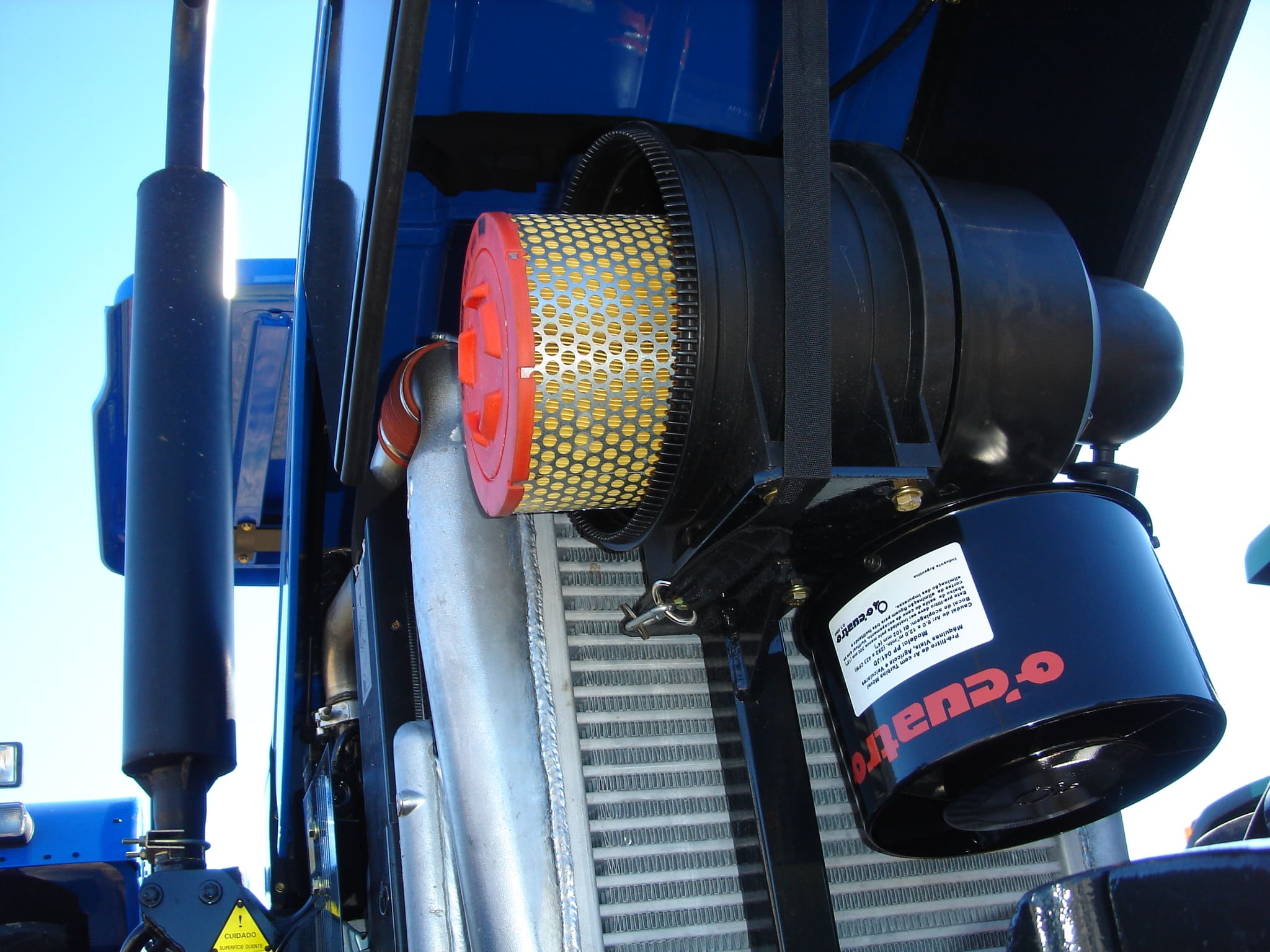

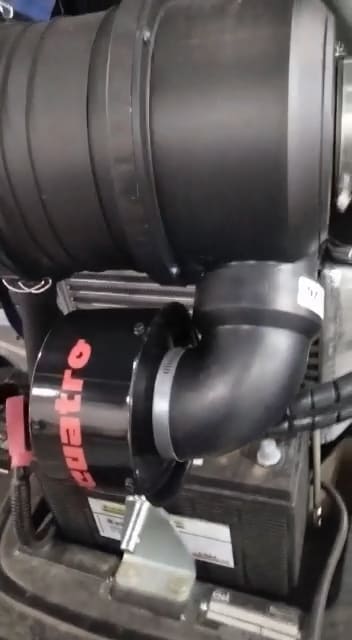

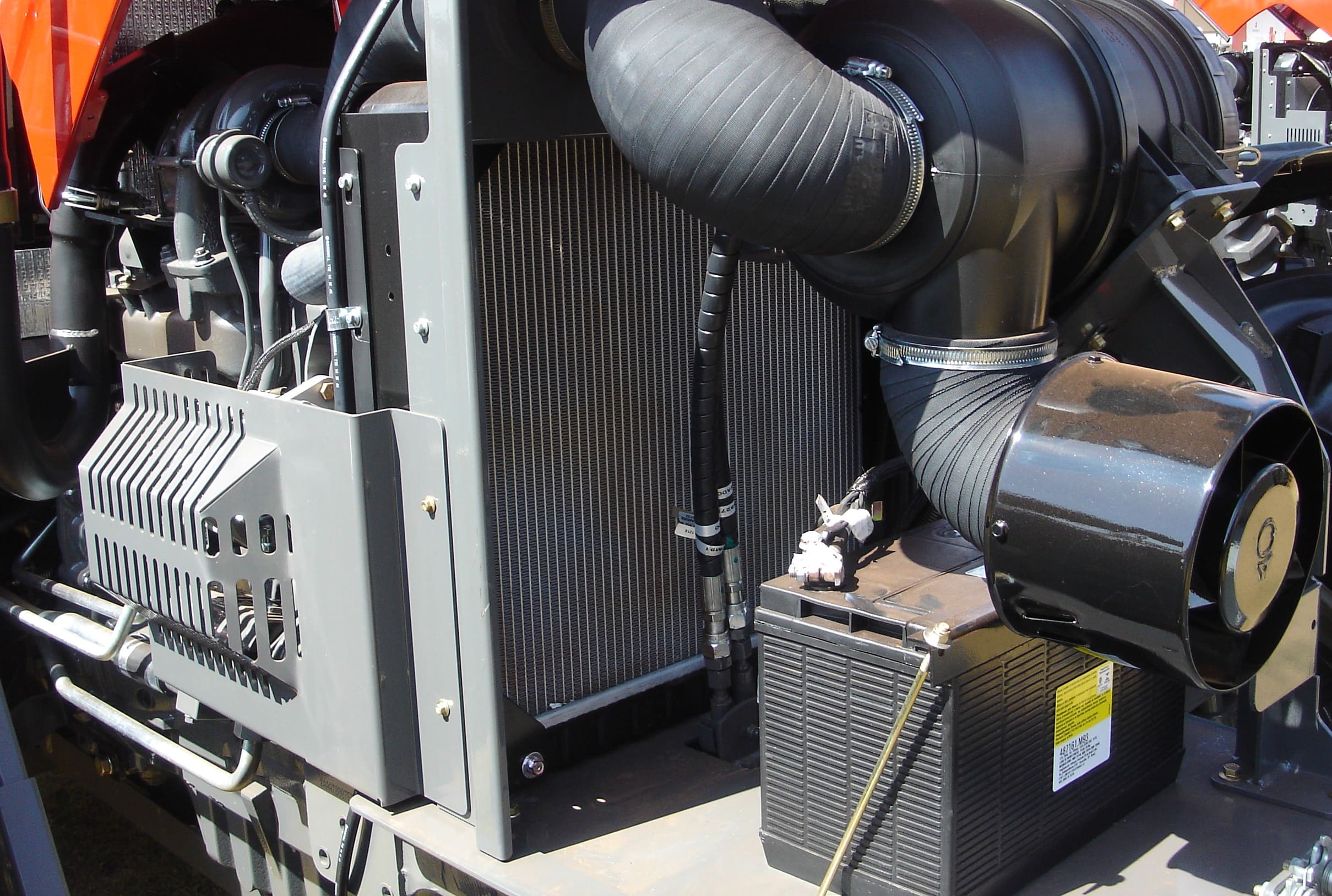

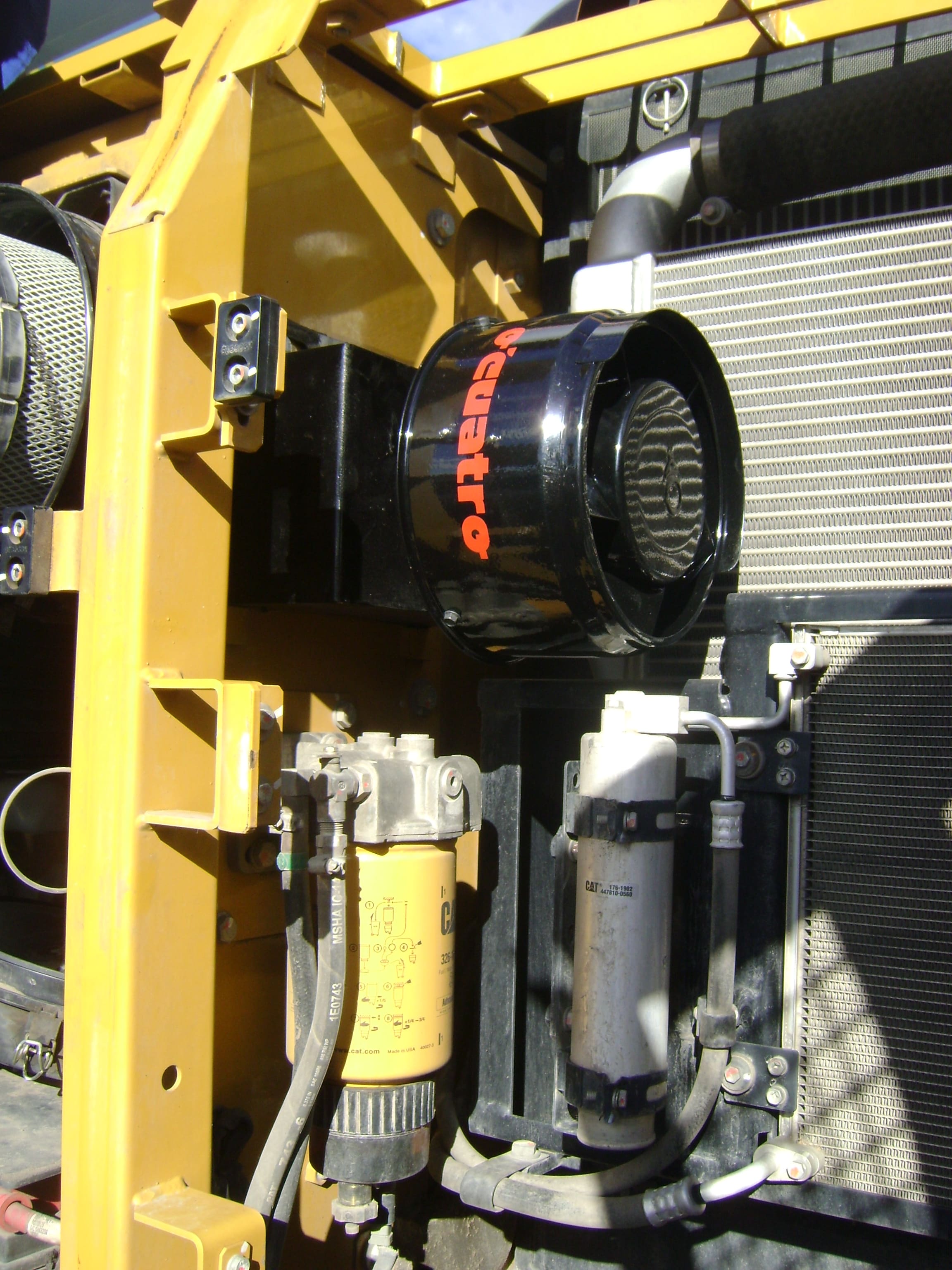

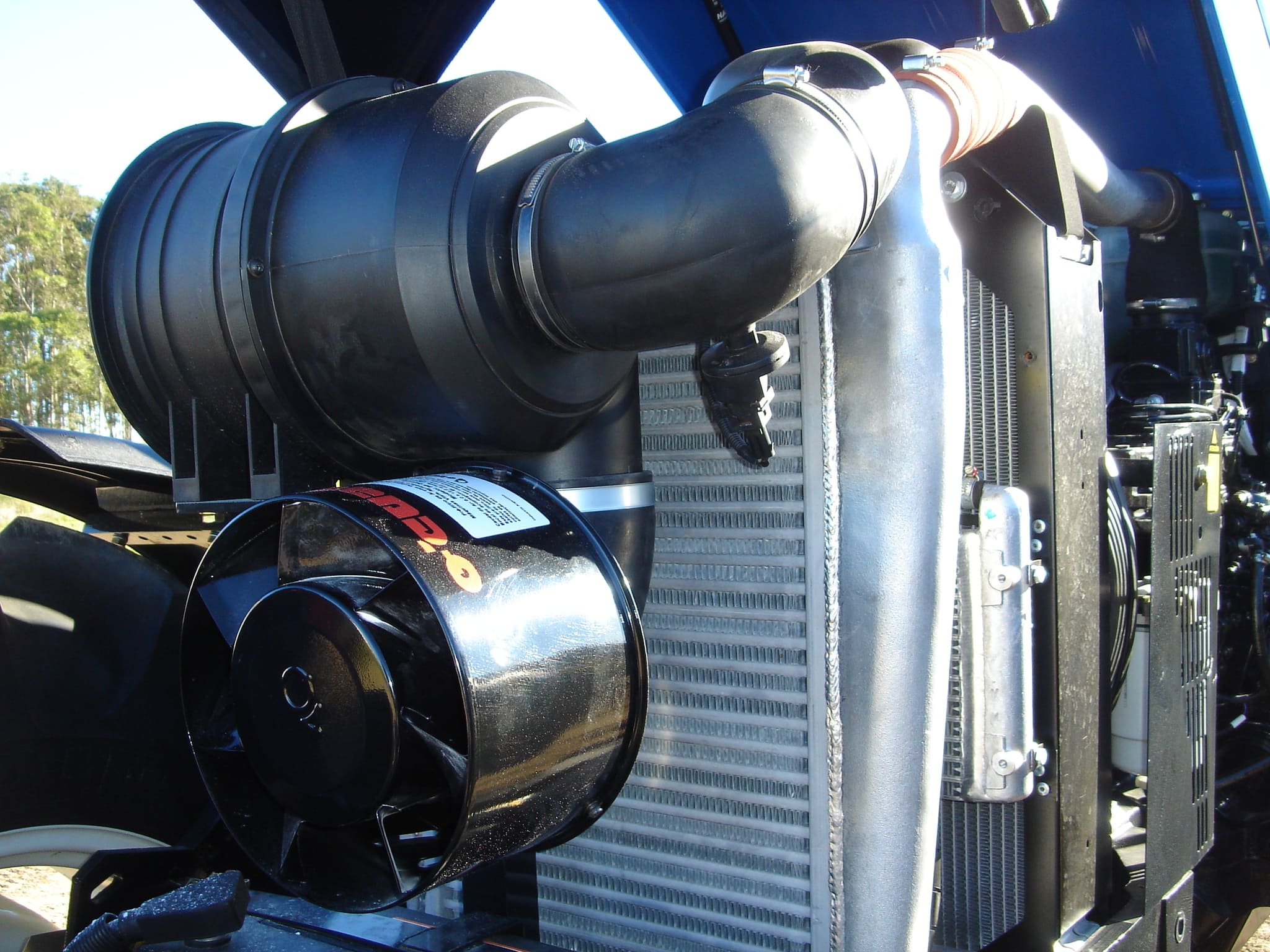

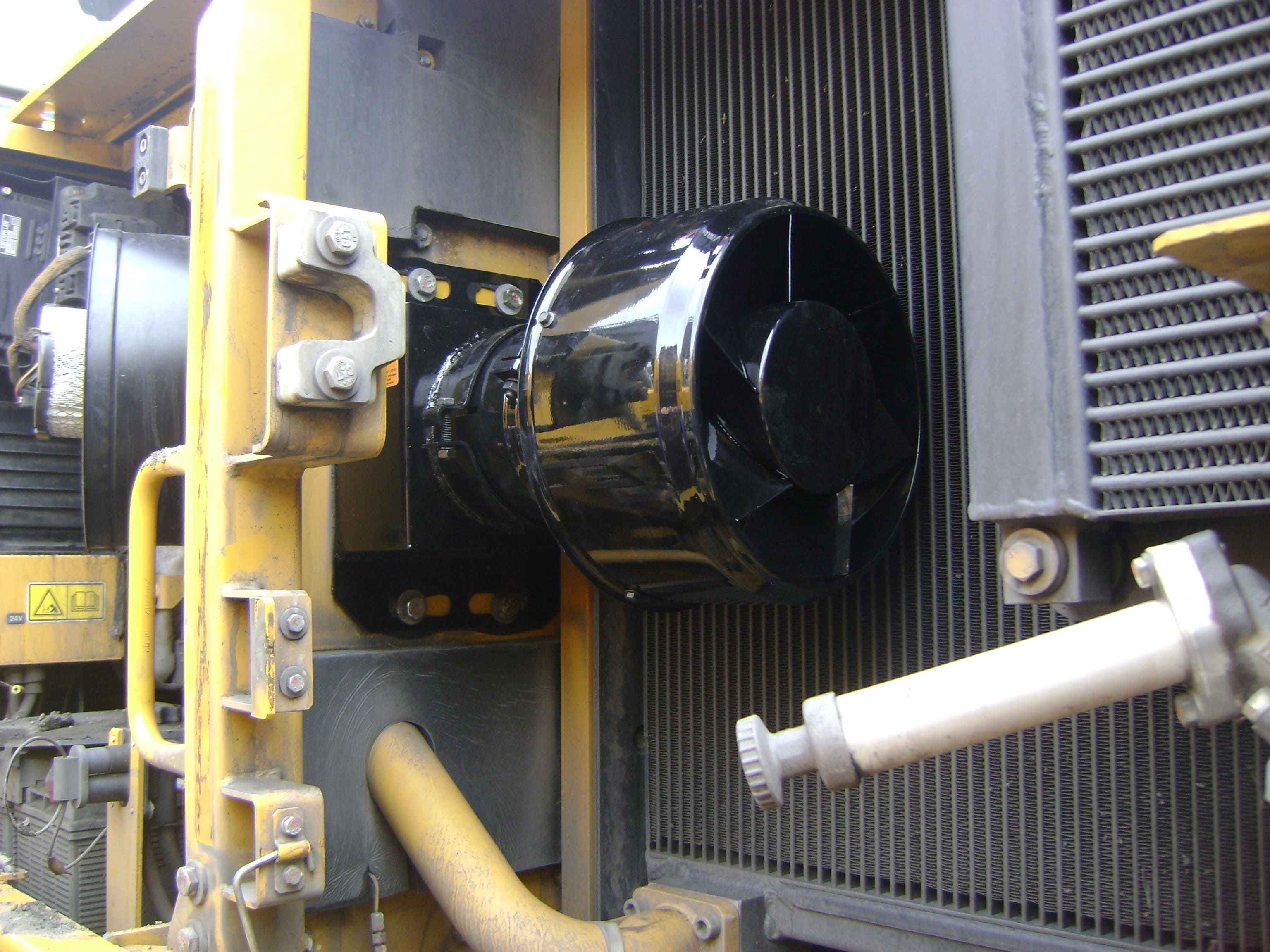

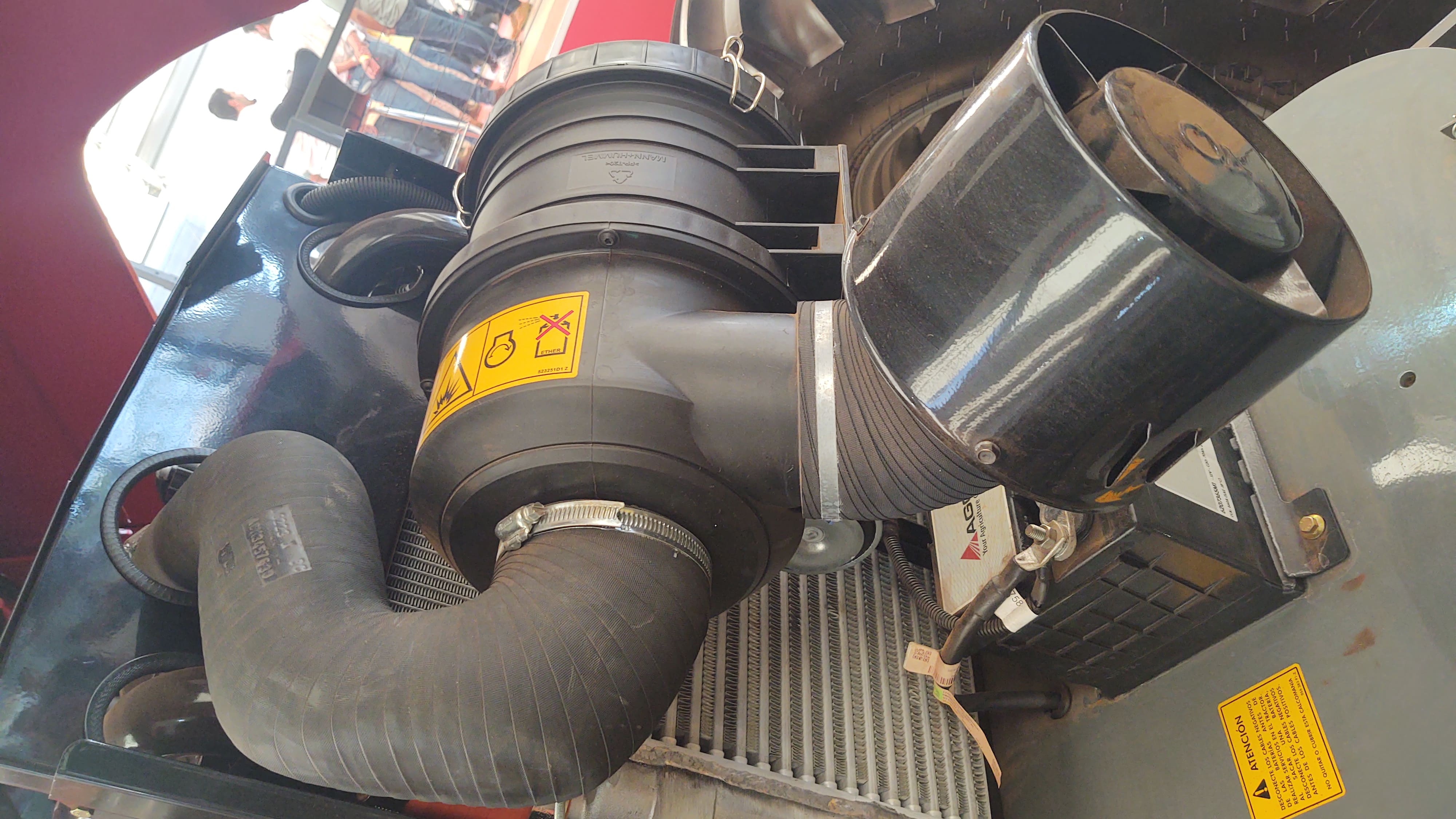

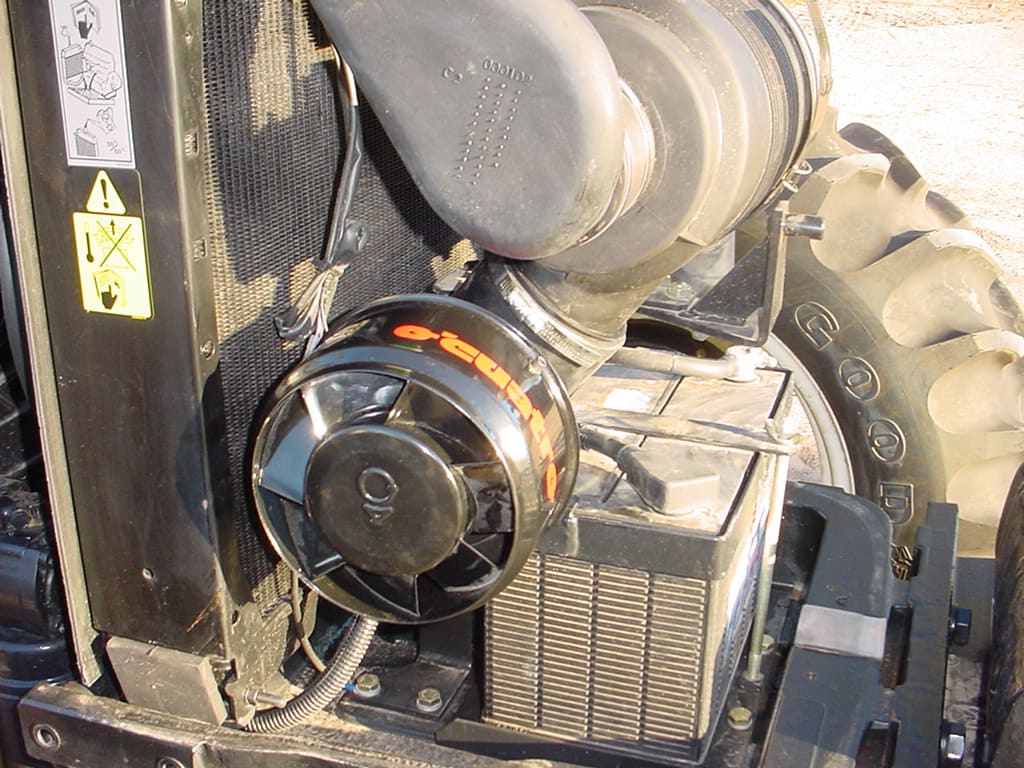

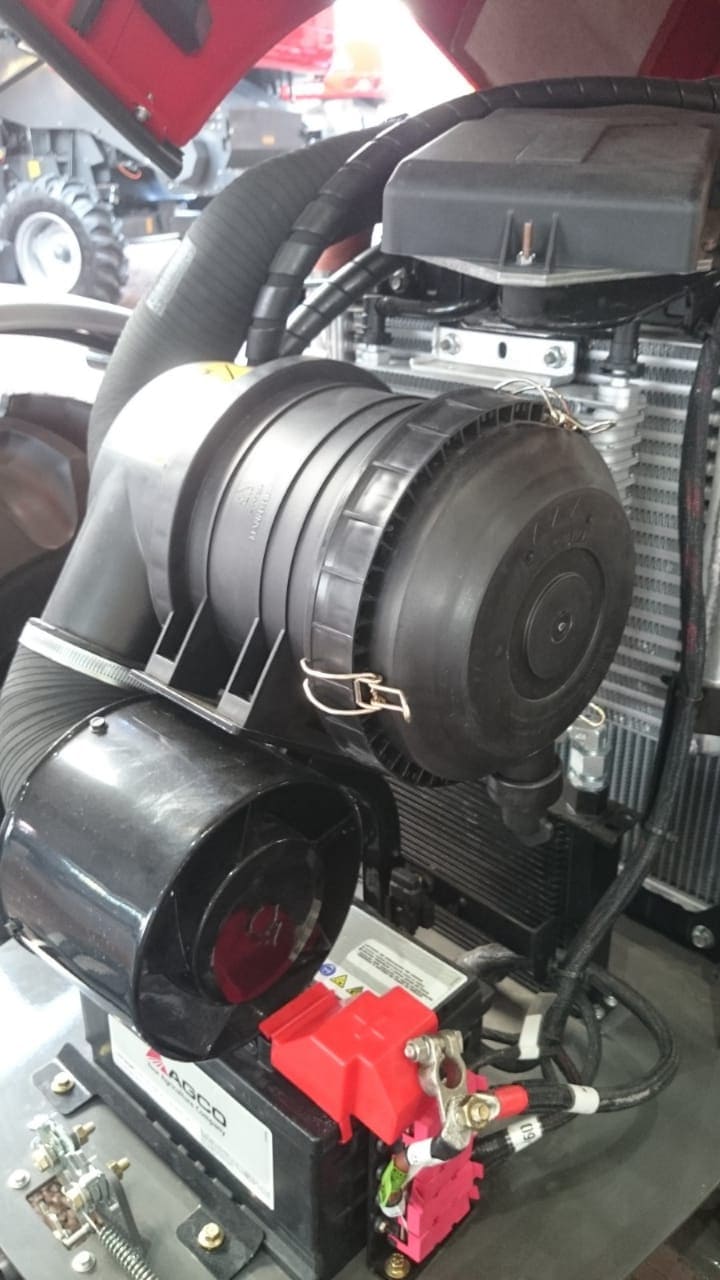

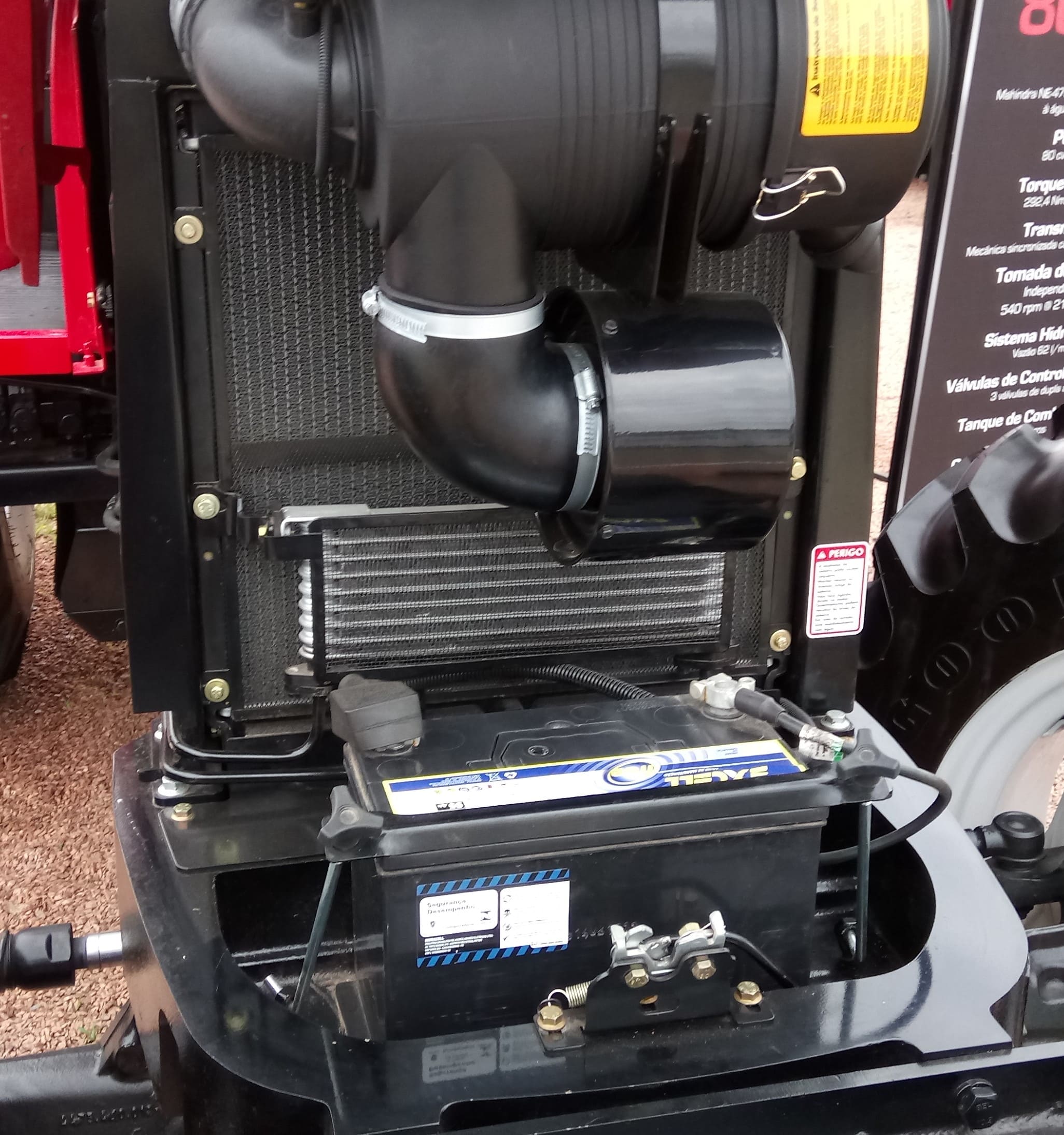

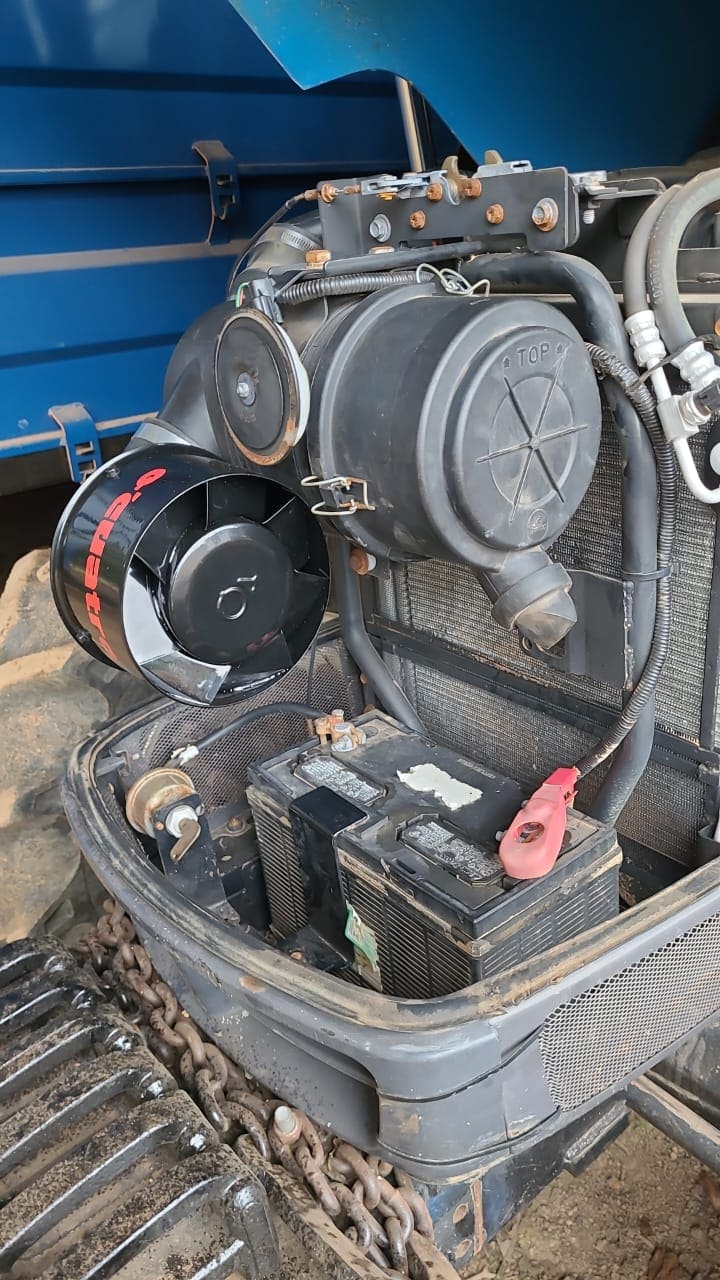

O grande diferencial desta linha de pré-filtros de ar é o seu tamanho reduzido que facilita em instalações dentro do compartimento do motor, onde há pouco espaço, além de privilegiar a estética do equipamento pois o capô ou carenagem fica livre.

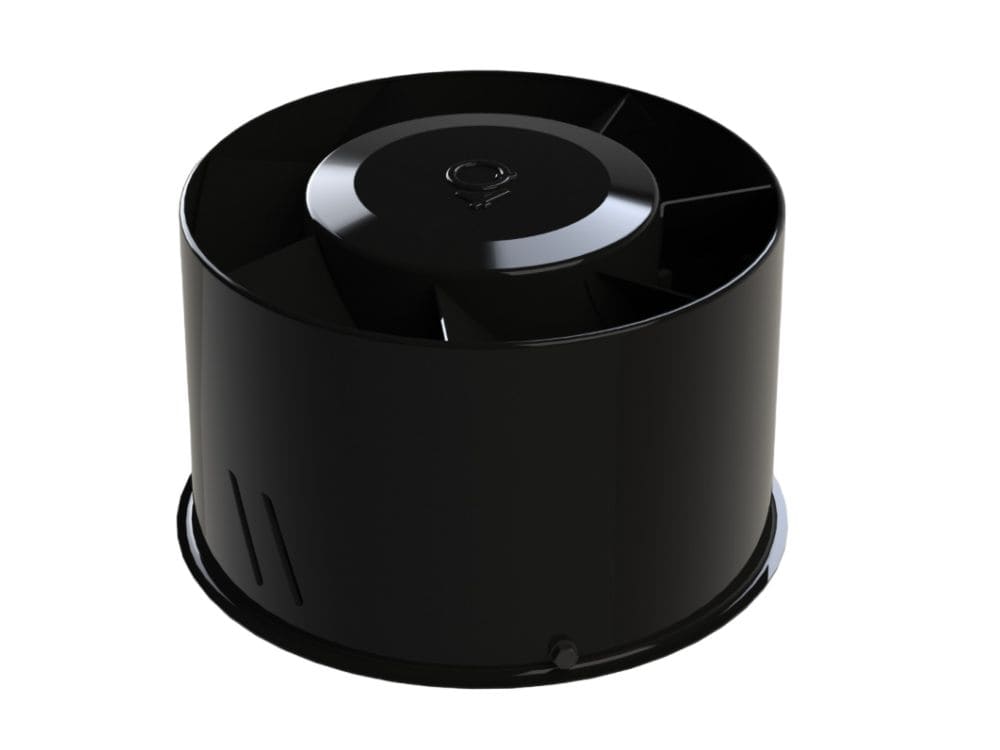

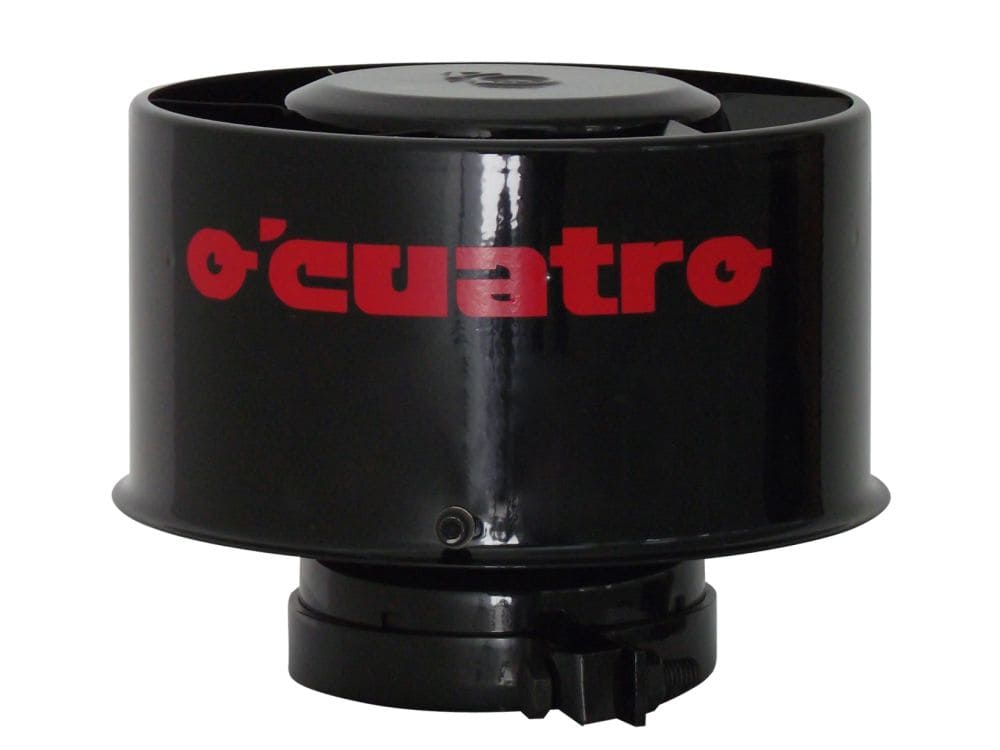

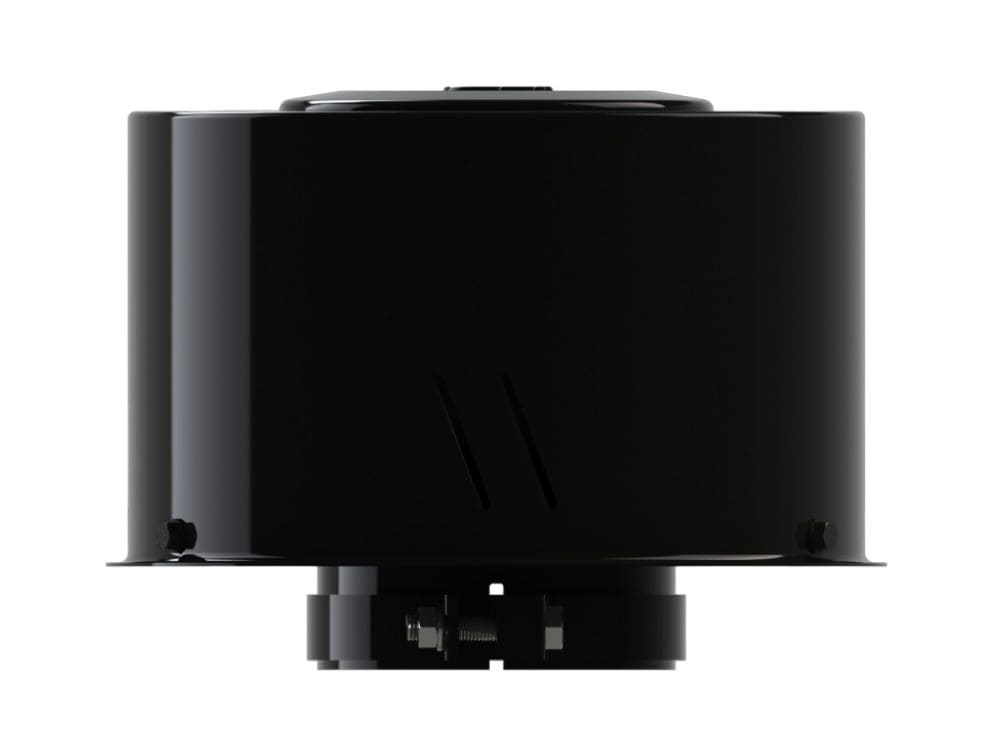

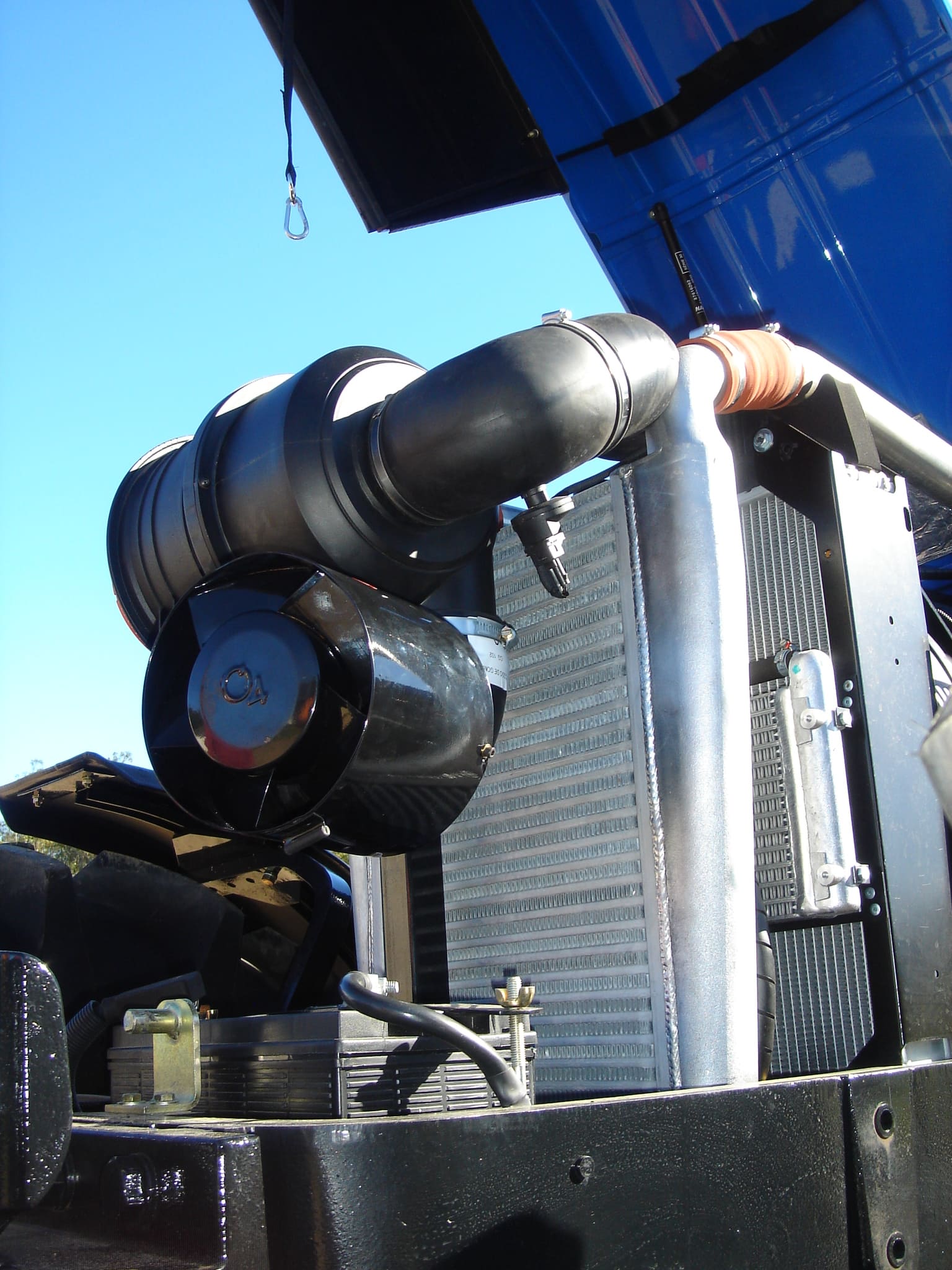

Pré-filtro de ar interno compacto

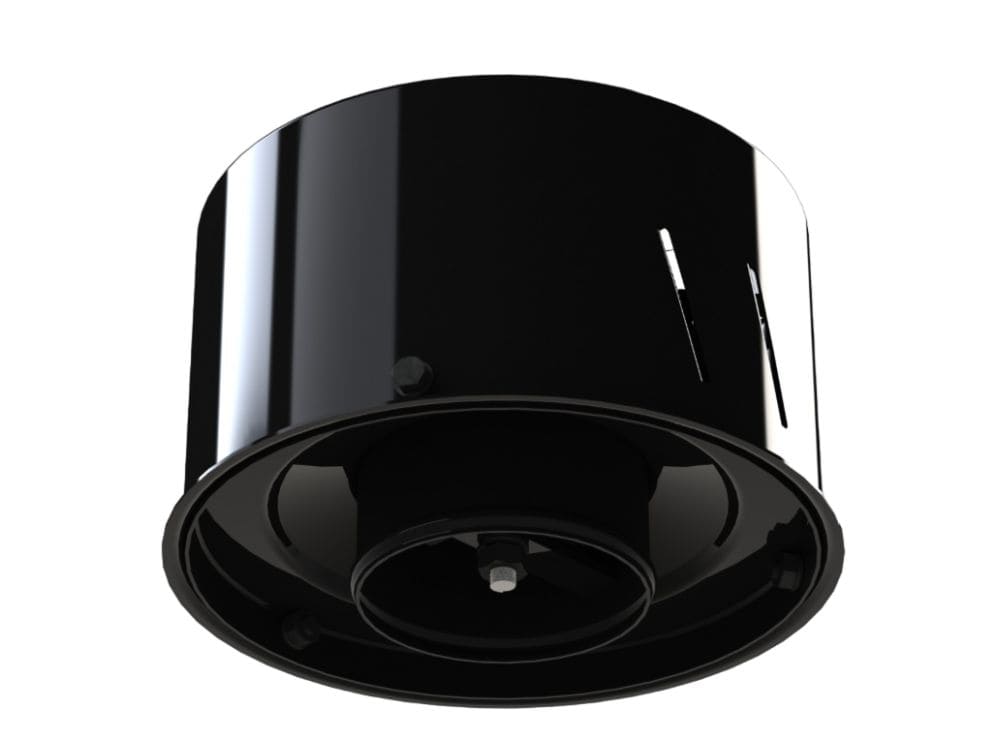

Pré-filtro de ar interno compacto

Como funciona

Veja no video abaixo uma simulação em que jogamos farinha-de-trigo para verificar a eficiência em eliminação das impurezas ou

  1. O ar ingressa por uma tela a qual impede que as partículas maiores de passem pela admissão;

  2. Logo o ar fui pela turbina fixa (estator) adquirindo sentido rotacional que impulsiona a turbina móvel em grande velocidade;

  3. A turbina móvel separa por força centrífuga os contaminantes como pó, insetos, água de chuva, neve entre outros, e são eliminados através dos canais de descarga na parte inferior do pré-filtro;

  4. Dessa forma somente o ar pré-purificado passa aos filtros de ar.


Benefícios e Características

  • Estendem em média 5 vezes a vida útil dos filtros e trazendo economia;

  • Evitam o desgaste do motor por ingresso de impurezas;

  • Maior produtividade com redução do tempo de máquina parada para manutenção;

  • Auto limpante (não necessita manutenção);

  • Longa durabilidade comparado com outros sistemas;

  • Economia de até 10% no consumo de combustível;

  • Fáceis de instalar;

Aplicações

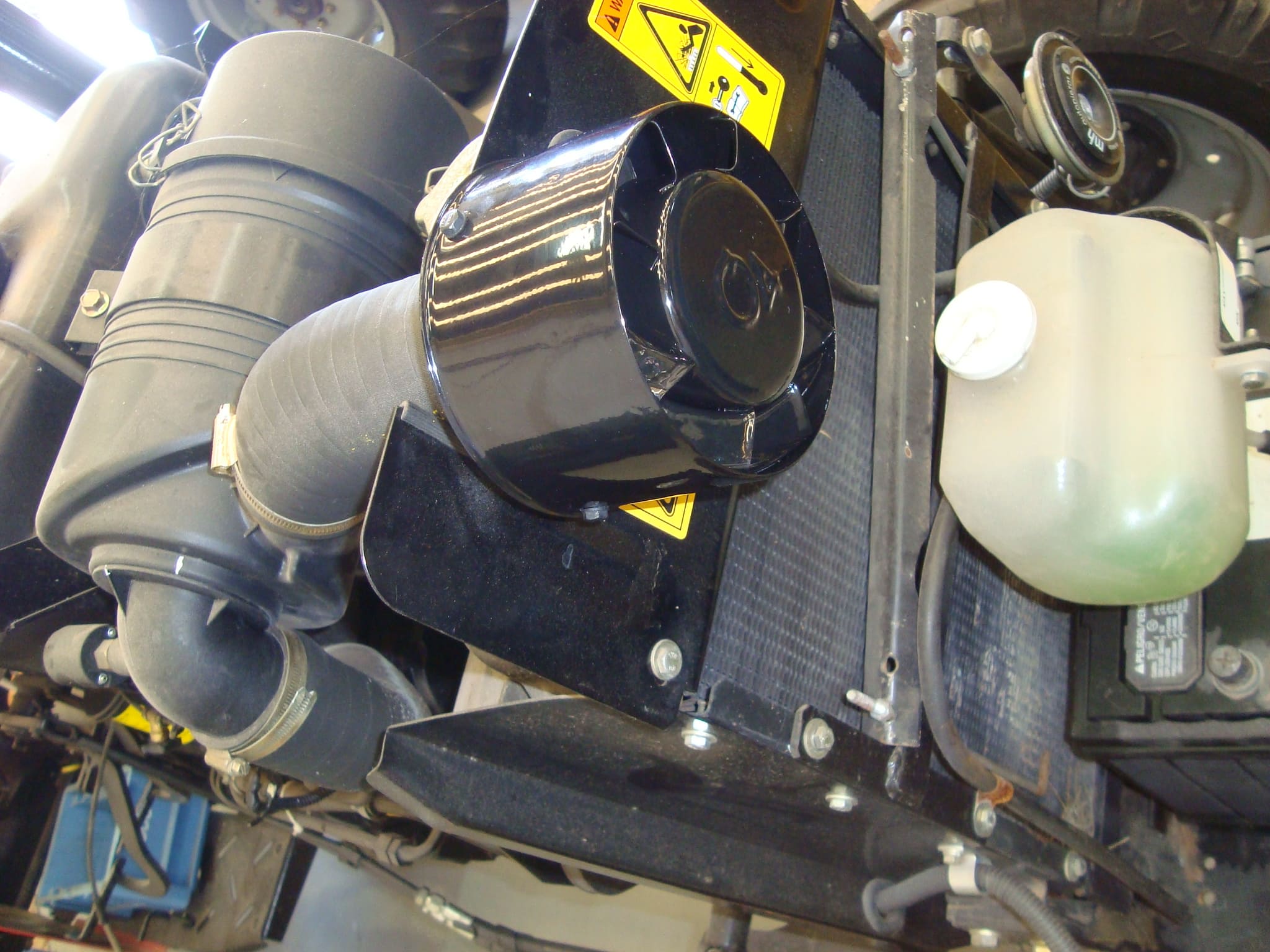

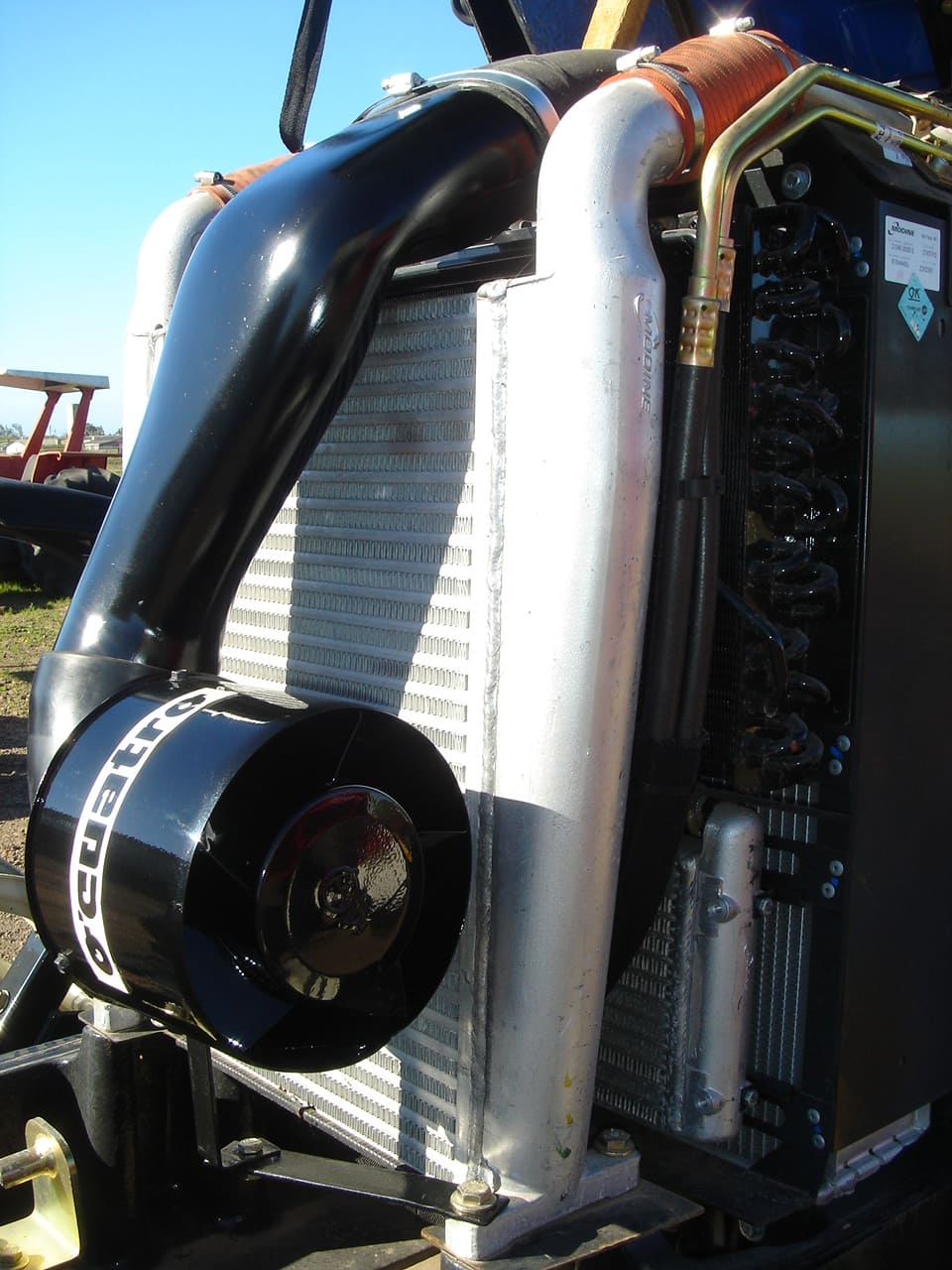

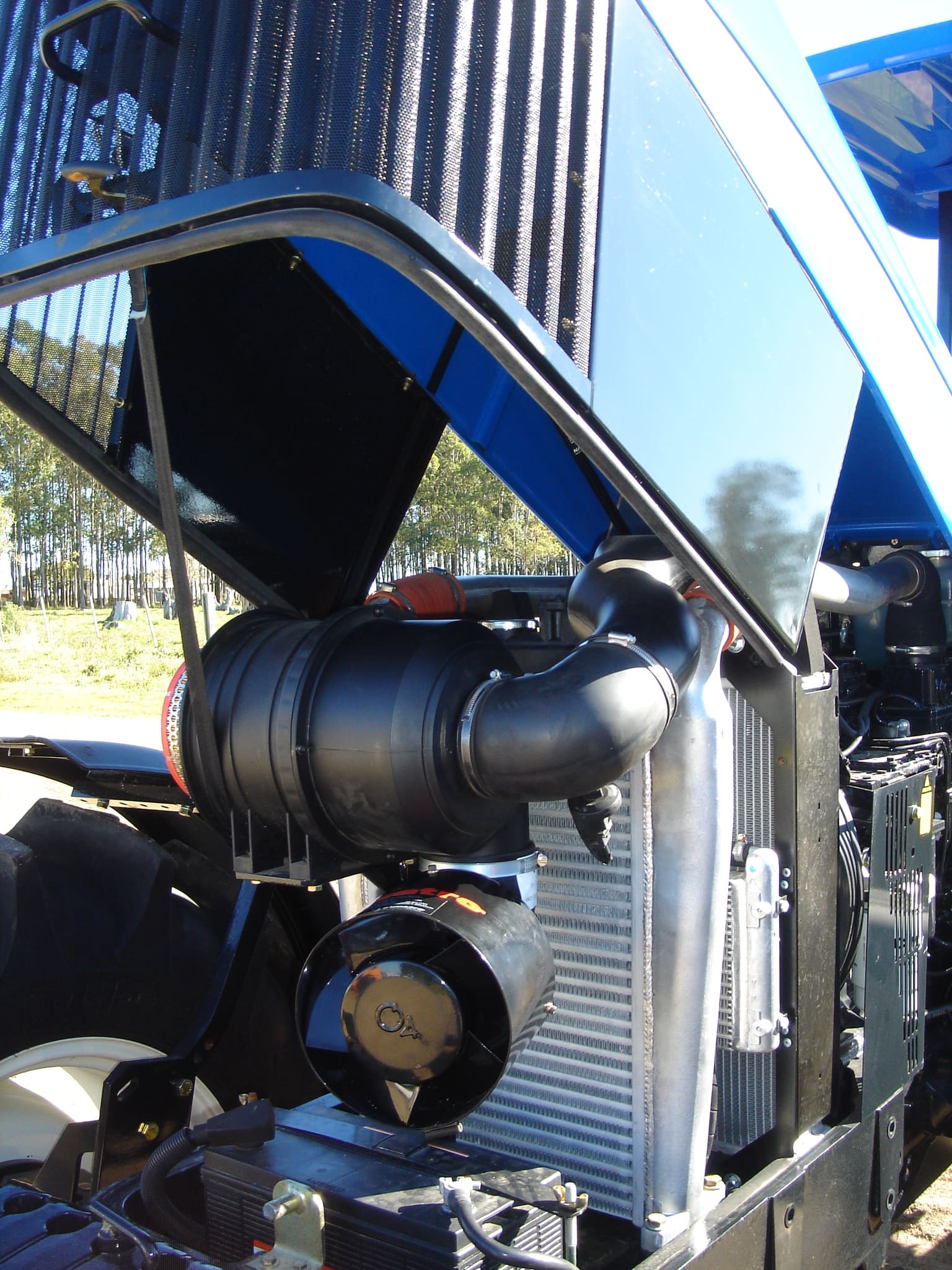

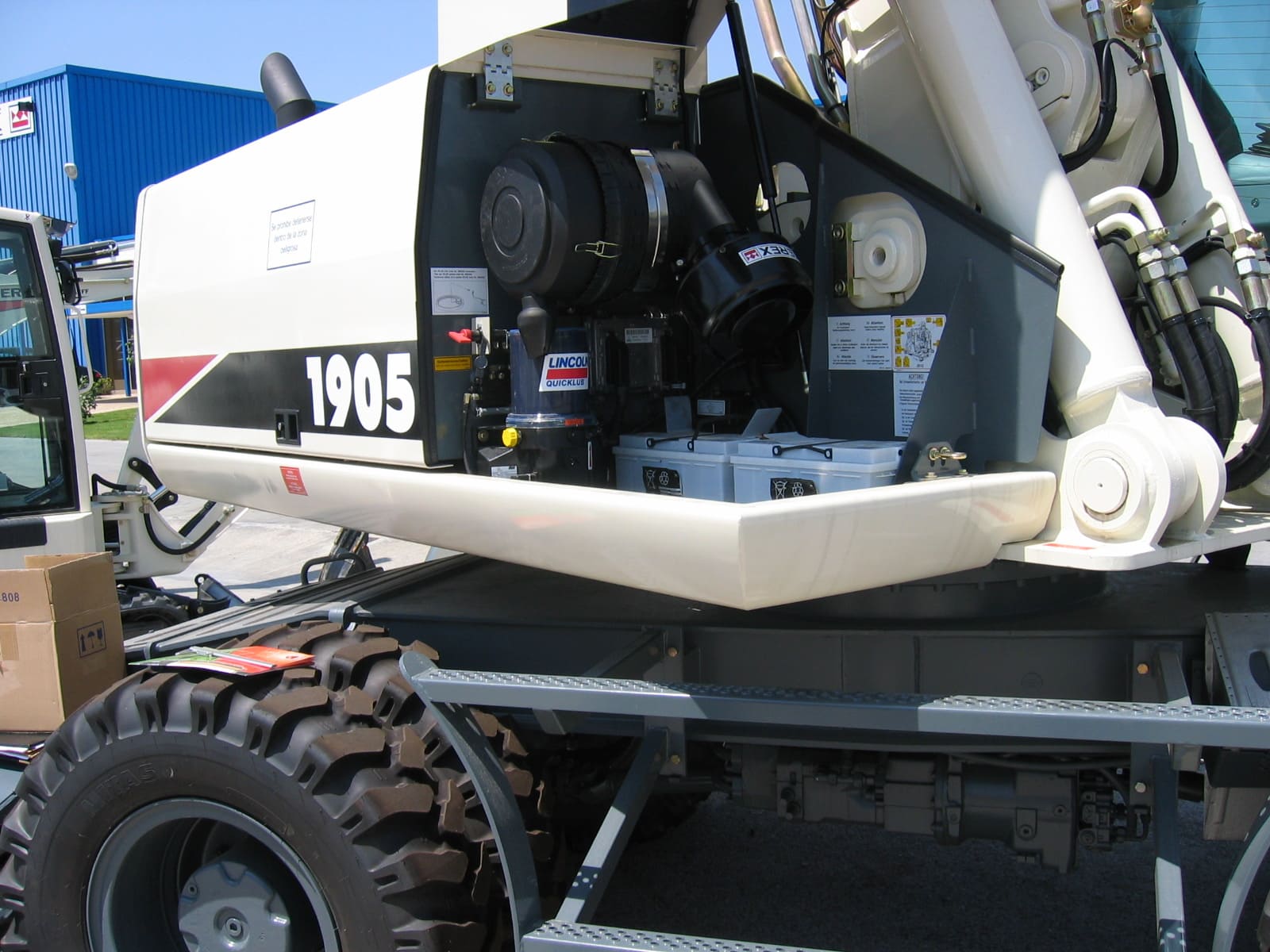

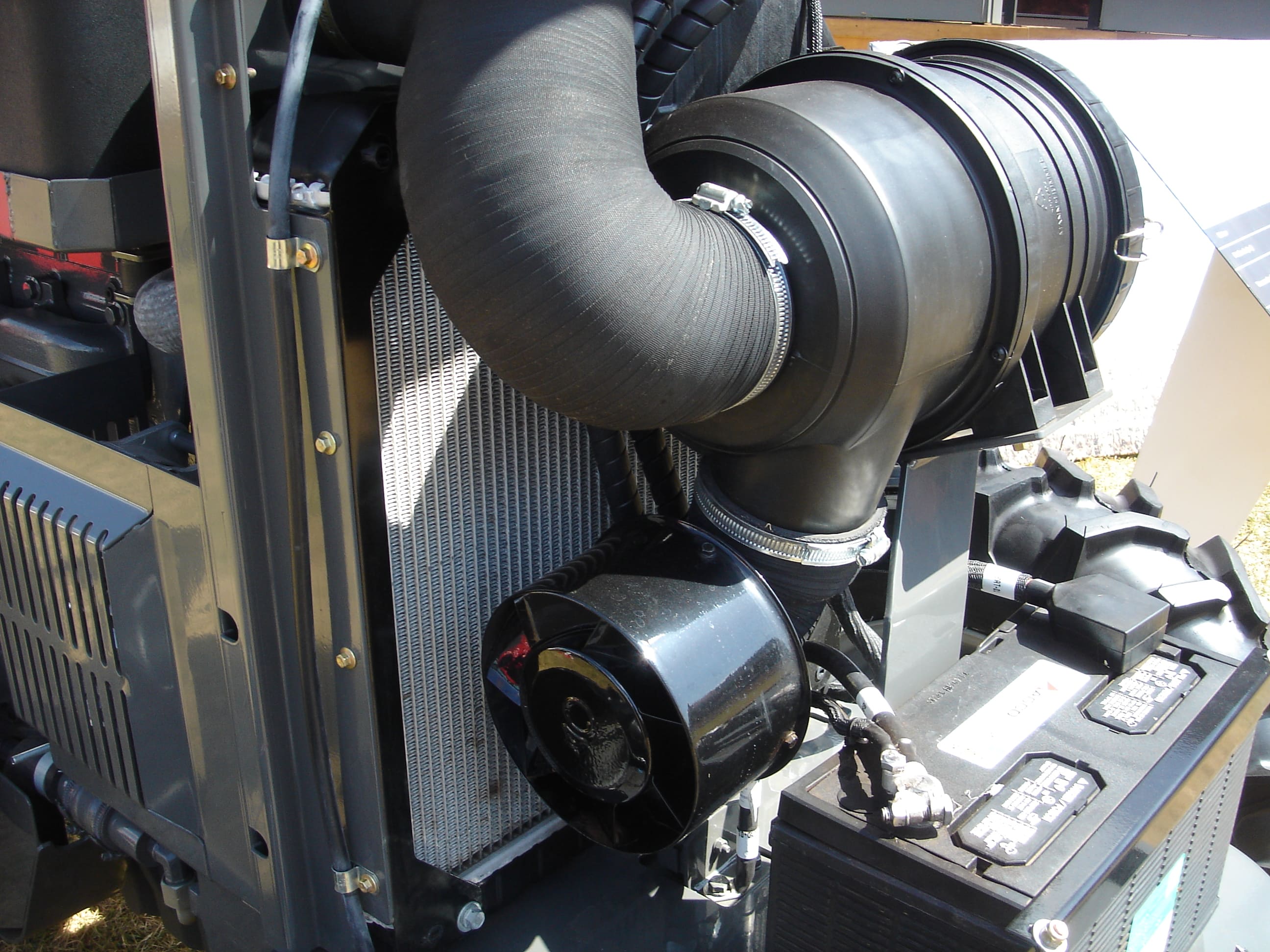

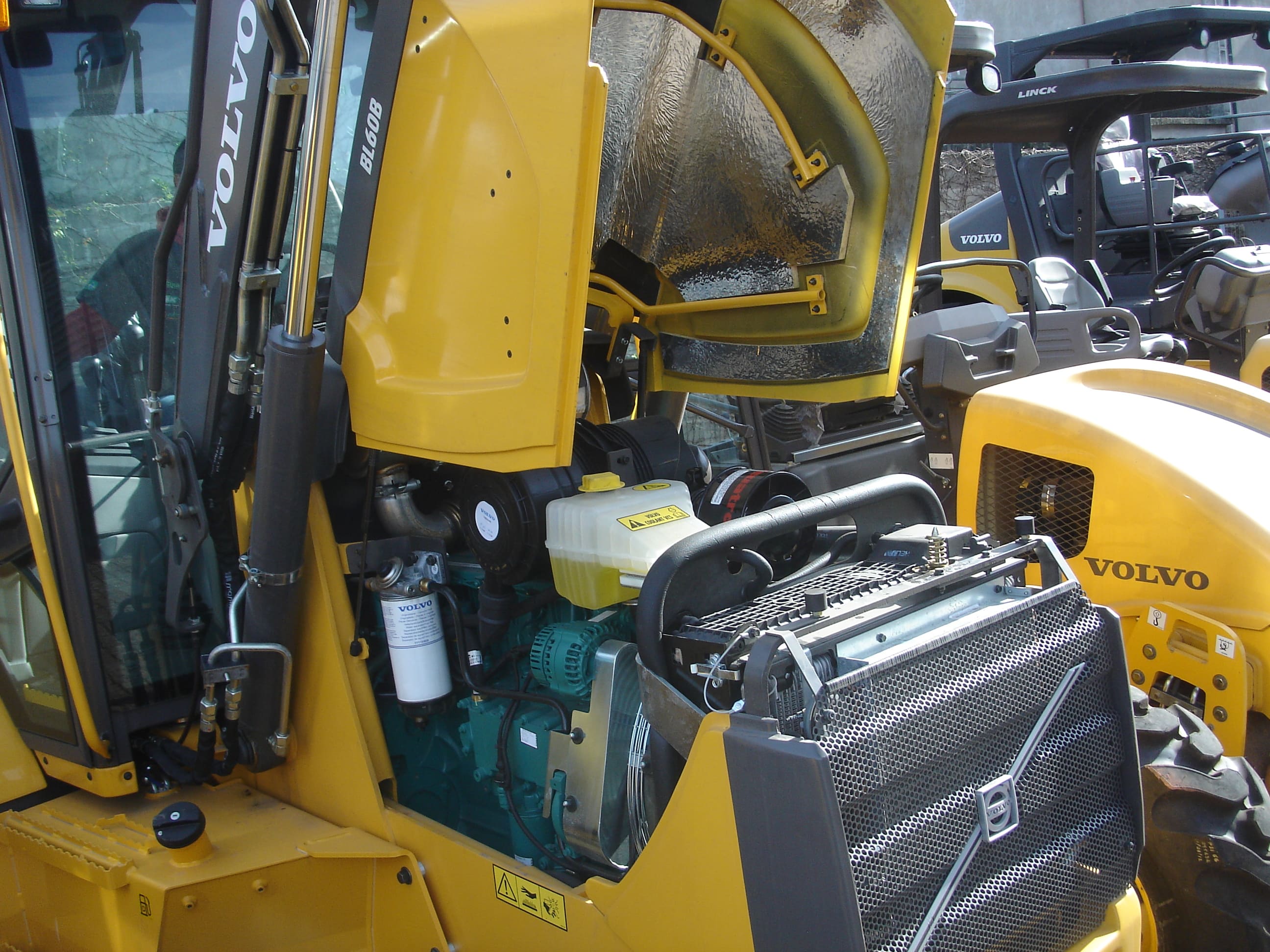

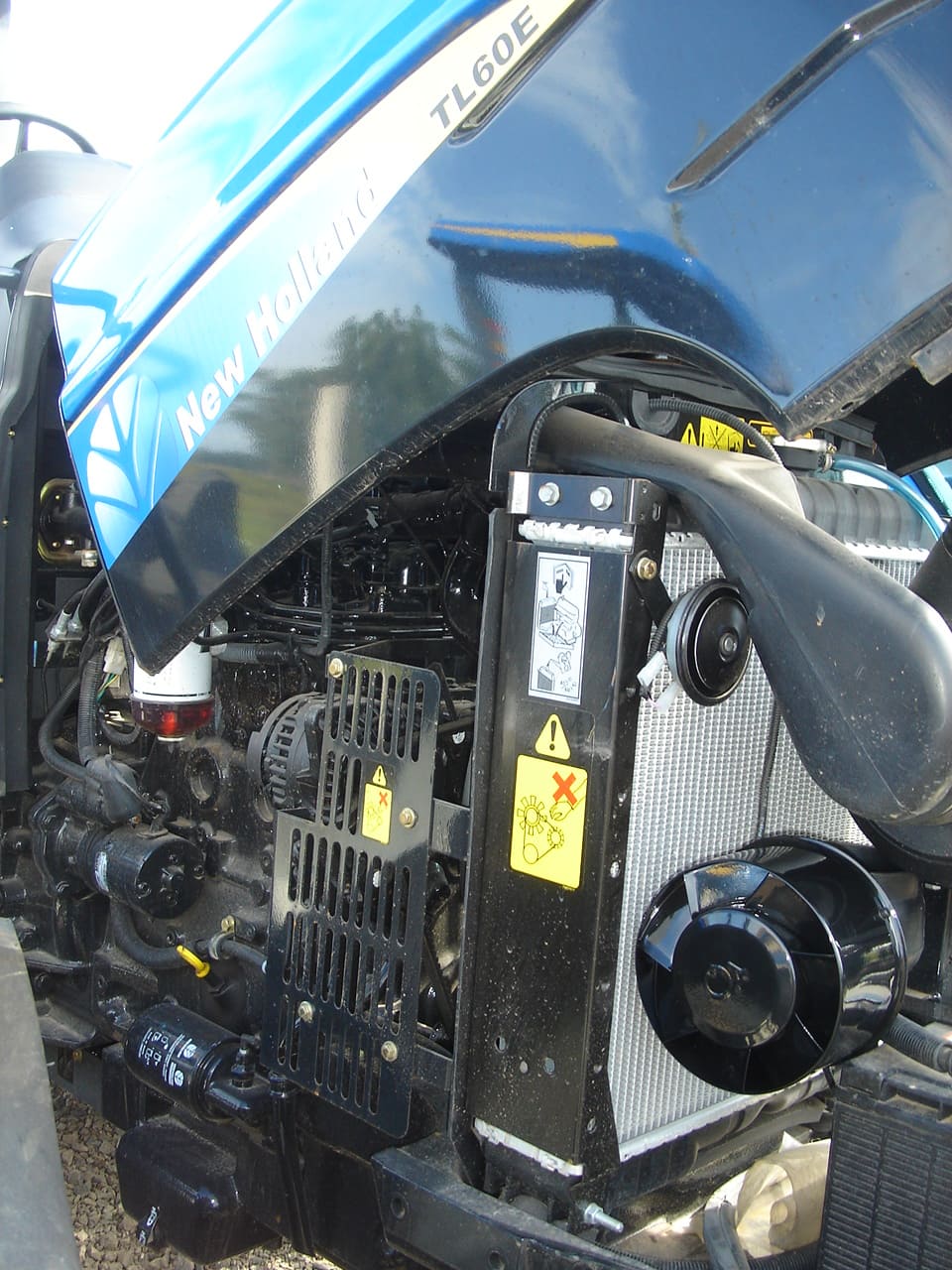

São indicados para tratores agrícolas, máquinas com capô basculante, motores estacionários, minicarregadeiras e outras máquinas com tomada de ar interna.

Modelos e Especificações

Foto Modelo Capacidade Bocais (In)
PB006 30 a 60HP
1,5 a 4 m³/min.
2.5"
PB007 60 a 70HP
4 a 5 m³/min.
2.5"
PP021 70 a 100HP
5 a 8 m³/min.
4"
3.25"
PP041 100 a 140HP
8 a 12 m³/min.
4"
PP061 140 a 200HP
12 a 18 m³/min.
5.25"
4"
PP091 200 a 300HP
18 a 21 m³/min.
5.25"
4.5"
PP131 300 a 350HP
21 a 28 m³/min.
6"
5.25"

Dicas de Instalação

  • Deixe os canais de saída das impurezas livre em pelo menos 5 cm;

  • Não deixe os canais de saída das impurezas contra um possível fluxo de ar como o radiador;

  • Ao lavar sua máquina não direcione o jato de água diretamente no pré-filtro para evitar a entrada de água. A água da chuva não ingressa ao sistema.
